产品简介
加工高精密平面异形与圆孔，建暐公司所生产的治具研磨机为。它的功能类似磨床，但对床台定位与
主轴精度却更加要求(精密度远胜干手动铣床或车床)。并且是模具业制作治具或磨孔时的一项利器。
机台运作时，主轴高速旋转。并且依照不同的加工速度来更换主轴。现有电动研磨头及气动研磨头，可做互相搭配，让加工更顺畅。主轴可依照合适的进给率来调整不同的速度。标准XY工作平台。轴向可用手轮以0.0001的刻度来移动。机台头部使用线性马达带动及花岗石结构，可提高机台稳定度。主轴以不同的速度旋转。并以0.0001的度来定孔位与研磨。的定位能将工作效益提升到一个更高的境界。这些是精密加工时的关键要素。
特点:
1、切削工具是由无数细小、坚硬、锋利的非金属磨粒粘结而成的多刃工具，并且做高速旋转的主运动。
2、性强，适应性更广，它能加工其他机床不能加工的材料和零件。
3、磨床种类多，范围广，能适应磨削各种加工表面、工件形状及生产批量的要求。
4、磨削加工余量小，生产效率高，容易实现自动化和半自动化，可广泛用干流水线和自动线中。
5、磨削精度高，表面质量高，可进行一般普通精度磨削，也可以进行精密磨削和高精度级磨削加工。
产品参数
滑台作业范围 | |

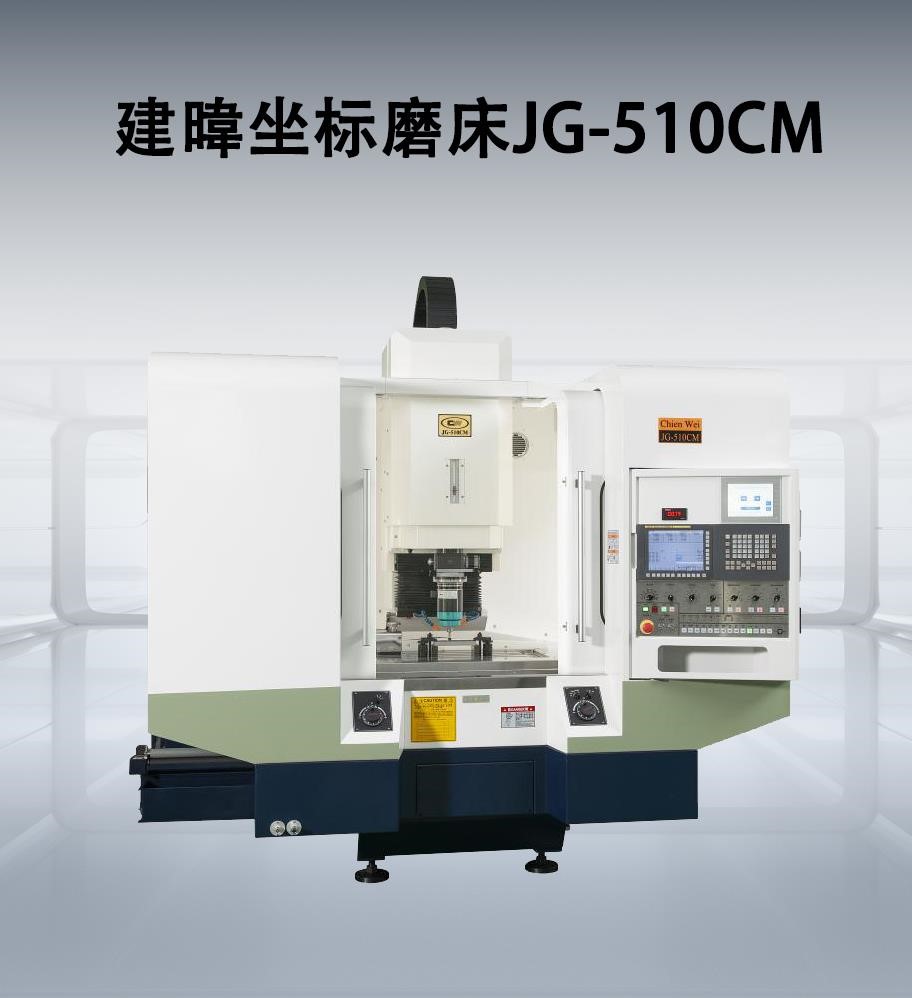

JG-510CM | |
移动范围 | |
工作台移动量 (左右) | 500 mm (19.7" ) |
滑台移动量 (前后) | 300 mm (11.8" ) |
研磨头移动量 (上下) | 100 mm (3.9" ) |
主轴移动量 (上下) | 340 mm (13.4" ) |
进给速度 | |
X, Y 轴 | 10 m/min |
Z 轴 | 24 m/min |
分辨率 | |
X, Y 轴 | 0.01 um |
Z 轴 | 0.01 um |
Cs 轴 | 0.001 deg |
定位精度 | |
X, Y 轴 | ±0.0015 mm |
位置检出器 | |
X, Y 轴 | Linear encoder |
Z 轴 | Linear encoder |
Cs 轴 | Magnetic sensor |
工作台 | |
作业面积 (长x宽) | 700x340 mm (27.6"x13.4") |
载重 | 300 kg |
T 沟数量 | 5 |
T 沟形状 | 10.0 mm (Width) |
研磨头作业范围 | |
研磨头主轴速度 | |
电动研磨头 () | 30000 rpm or 40000 rpm |
气动高速研磨头 () | 60000 rpm |
行星回转速度 | 5~200 rpm |
研磨直径 | 0.5~100 mm (0.02"~3.9") |
砂轮直径 | Ø30 mm (dia 1.2") |
套筒 | Ø3, Ø6, Ø10, Ø12 mm |
进刀轴小进给量 (U轴) | 0.001 mm |
移动行程 | 35 mm (1.38") |
冷却 (空气) | Air |
润滑 (油雾) | Oil-mist |
重量 | 3.5 kg |
马达 | |
X轴 | 1.4KW (4Nm) |
Y轴 | 1.6KW (8Nm) |
W轴 | 1.4KW (4Nm) |
Z轴 | 3.2KW |
Cs轴 | 0.55KW Spindle |
U轴 | Stepping |
外形尺寸及重量 | |
长 | 2780mm |
宽 | 2733 mm |
高 () | 2675 mm |
高 (小) | 2325 mm |
重量 | 5010 kg |
动力需求 | |
电压 | 220v ± 10 |
消耗电力 | 13KW |
气压 | 7 kg / cm2 |
消耗流量 | 420 nl / min |
数值控制器功能 | |
数值控制器 | Fanuc 31i-A |
控制轴数 | 20 axes |
同动控制轴数 | 4 axez |
Cs轮廓控制 | 1 axes |
垂直研削功能 | Built-in |
小设定单位 | 0.0001 mm / 0.0001 deg |
行程 | ± 9999.9999 mm / ± 9999.9999 deg |
快速位移 | 100 m / min |
快速位移控制 | F0, 25, 50, 100 |
进给速率单位 | mm / min |
手轮进给 | 4 axes |
手轮连给速率 | x1, x10, x100, x1000 |
程序码 (自动识别) | EIA / ISO |
程序储存长度 | 640 m |
同位检查 | Horizontal and vertical parity |
